SCREENSHOTS DE DPTOPO - PAGE 2

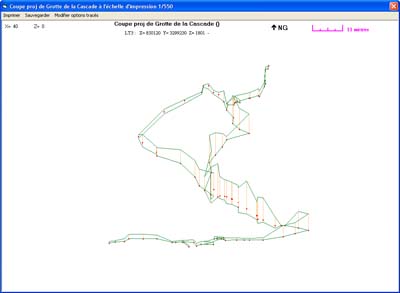

	Ici une vue de la coupe projetée en mode hauteurs + points topos + sections verticales.. La section horizontale peut aussi être affichée. La cavité est représentée ici, est en vue de profil. La hauteur ou la largeur des galeries est ainsi représentée suivant la section choisie. 8 profils différents de coupe projetée peuvent être afficher et ceci grâce à l'option de pivotement présente sur la feuille de mise au net.

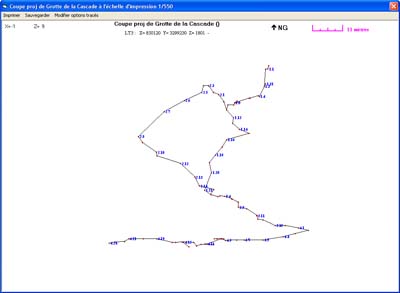

	Ici une vue de la coupe projetée en mode cheminement + points topos + affichage des noms de stations. Il est possible d'afficher sur les topos : le nom des stations, la profondeurs ou les commentaires. A noter que les textes s'affichent de façon que le texte soit lisible. DPTopo n'affichera pas tous les textes si la lisibilité risque d'être restreinte.
	Un clic sur un point topo donne diverses informations sur le point topo : largeur, hauteur, commentaires, photo .... en ce point, ainsi que la possibilité de calculer la proximité de ce point avec d'autres points de la cavité : distance, dénivelé... La fonction de calcul de proximité de points créera aussi automatiquement le profil vertical entre les 2 points choisis.

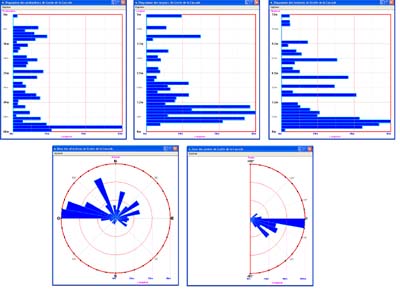

	Ici une vue des diagrammes qu'il est possible d'éditer pour une cavité : Rose des directions, Rose des pentes, Diagramme des profondeurs, Diagramme des largeurs, Diagramme des hauteurs.

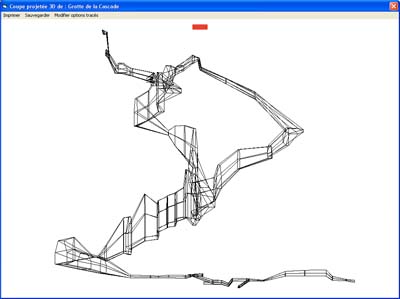

	Ici une vue de la projection 3D en mode profil galerie en mode octogonal. Chaque galerie comporte 8 facettes. Cette projection montre le profil des galeries en tenant compte de la hauteur et de la largeur de celles-ci. La rotation de cette projection est manuelle et vous pouvez changer l'orientation d'un simple mouvement de souris. Il est possible d'afficher cette projection, en perspective cavalière (a l'échelle) ou en perspective centrale.

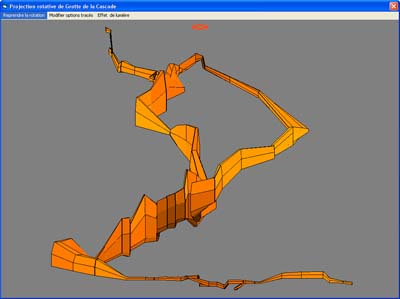

	Ici une vue volume de la projection en rotation de la coupe projetée ou de la vue 3D en mode octogonal. Chaque galerie comporte 8 facettes. La projection en rotation ou la vue 3D vous permet de voir la cavité sous tous ces angles et ceci sous diverses formes de dessins : volume, profil galerie, cheminement, points topos. Il est possible d'afficher cette projection, en perspective cavalière (a l'échelle) ou en perspective centrale.

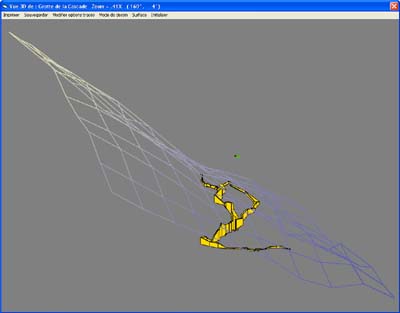

	Ici une vue 3D volume avec surface. La surface peut apparaître sous divers format de dessin : maillage, nuages de points , volume. Il est possible d'afficher cette projection, en perspective cavalière (a l'échelle) ou en perspective centrale.
